DR拍片機有這么一個部件，提供和產生放射射線，完成拍片的工作，沒錯這就是球管。X射線球管是DR拍片機的核心部位之一，它可以將電能轉化為X射線，是產生X射線的元件。為了方便拍攝，球管通常可以橫向、縱向和上下移動，下面就給大家介紹下DR拍片機的球管運動原理及范圍。

DR拍片機的球管立柱縱向移動

立柱縱向移動是由三相異步交流電機經變頻器控制驅動，以光電耦合器作限位和保護器件，有上移和下移及攝像系統上保護限位三個光電耦合器，變頻器具有軟啟動和軟停止功能。點擊控制盒或近控面板滑動按鈕，即可控制。

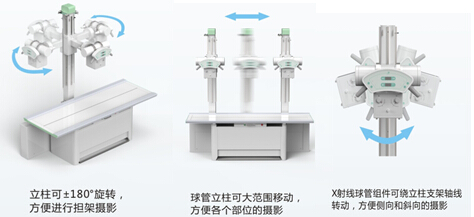

DR拍片機的立柱擺動

1、立柱擺動是由三相異步交流電機經變頻器控制驅動，使用光電耦合開關作為兩端過保護限位，電位器作為角度檢測。

2、動作：點擊近控面板或控制盒的立柱擺臂按鈕，即可控制床體立柱擺臂，松開立即停止。點擊立柱轉動鍵-45°按鍵可將立柱向-45°方向轉動，到達 -45°停止。點擊立柱轉動鍵+45°按鍵可將立柱向+45°方向轉動，到達+45°停止。按住立柱擺動按鍵，立柱將自動歸回0位。

DR拍片機的球管進退

1、球管進退由單相交流電機驅動，使用二個光電耦合器作為兩邊限位器件。

2、動作：如果球管進退設為手動，按動近控面板球管退按鍵，可控制球管的上移，松開按鍵立即停止，反之下移；如果設為自動，按動近控面板球管退按鍵，可控制球管自動上移，到上限位停止，反之自動下移到限位；范圍為1000mm ～1800mm。

好了，關于DR拍片機的球管運動原理及范圍就介紹到這里，希望對您有所幫助。如果您想購買普愛醫療的DR拍片機，或了解產品具體參數，歡迎聯系我們。
